Inyección de agua.
¿Te gusta este artículo? Compártelo

La primera inyección ocurrió accidentalmente cuando el agua, proveniente de algunas arenas acuíferas poco profundas o de acumulaciones de aguas superficiales, se movía a través de las formaciones petrolíferas, entraba al intervalo productor en los pozos perforados e incrementaba la producción de petróleo en los pozos vecinos. En esa época se pensó que la función principal de la inyección de agua era la de mantener la presión del yacimiento y no fue sino hasta los primeros año de 1980, cuando los operadores notaron que el agua que había entrado a la zona productora había mejorado la producción.

Para 1907, la práctica de la inyección de agua tuvo un apreciable impacto en la producción de petróleo del Campo Bradford. El primer patrón de flujo, denominado una invasión circular, consistió en inyectar agua en un solo pozo, a medida que aumentaba la zona invadida y que los pozos productores que la rodeaban eran invadidos con agua, estos se iban convirtiendo en inyectores para crear un frente circular más amplio. Este método se expandió lentamente en otras provincias productoras de petróleo debido a varios factores, especialmente a que se entendía muy poco y a que muchos operadores estuvieron en contra de la inyección de agua dentro de la arena. Además, al mismo tiempo que la inyección de agua, se desarrollo la inyección de gas, generándose en algunos yacimientos un proceso competitivo entre ambos métodos.

En 1921, la invasión circular se cambio por un arreglo en línea, en el cual dos filas de pozos productores se alternaron en ambos lados con una línea igual de pozos inyectores. Para 1928, el patrón de línea se reemplazo por un arreglo de 5 pozos. Después de 1940, la práctica de la inyección de agua se expandió rápidamente y se permitieron mayores tasas de inyección. En la actualidad, es el principal y más conocido de los métodos de recuperación secundaria, constituyéndose en el proceso que más ha contribuido al recobro del petróleo extra. Hoy en día, mas de la mitad de la producción mundial de petróleo se debe a la inyección de agua.


Tipos de inyección.

De acuerdo con la posición de los pozos inyectores y productores, la inyección de agua se puede llevar a cabo de dos formas diferentes.

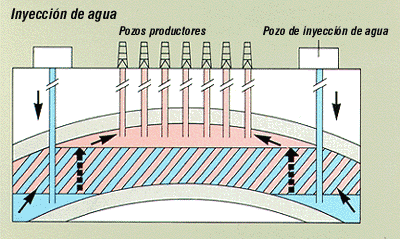

Inyección periférica o externa.

Consiste en inyectar el agua fuera de la zona de petróleo, en los flancos del yacimiento. Se conoce también como inyección tradicional y en este caso, el agua se inyecta en el acuífero cerca del contacto agua petróleo.

Características.

1. Se utiliza cuando no se posee una buena descripción del yacimiento y7o la estructura del mismo favorece la inyección de agua.
2. Los pozos de inyección se colocan en el acuífero, fuera de la zona de petróleo.

Ventajas.

1. Se utilizan pocos pozos.
2. No requiere de la perforación de pozos adicionales, ya que se pueden usar pozos productores viejos como inyectores. Esto disminuye la inversión en áreas donde se tienen pozos perforados en forma irregular o donde el espaciamiento de los pozos es muy grande.
3. No se requiere buena descripción del yacimiento para iniciar el proceso de invasión de agua.
4. Rinde un recobro alto de petróleo con un mínimo de producción de agua. En este tipo de proyecto, la producción de agua puede ser retrasada hasta que el agua llegue a la última fila de pozos productores. Esto disminuye los costos de las instalaciones de producción de superficie para la separación agua-petróleo.

Desventajas.

1. Una porción de agua inyectada no se utiliza para desplazar el petróleo.
2. No es posible lograr un seguimiento detallado del frente de invasión, como si es posible hacerlo en la inyección de agua en arreglos.
3. En algunos yacimientos, no es capaz de mantener la presión de la parte central del mismo y es necesario hacer una inyección en arreglos en esa parte de yacimientos.
4. Puede fallar por no existir una buena comunicación entre la periferia y el centro del yacimiento.
5. El proceso de invasión y desplazamiento es lento, y por lo tanto, la recuperación de la inversión es a largo plazo.

Inyección en arreglos o dispersa.

Consiste en inyectar el agua dentro de la zona de petróleo. El agua invade esta zona y desplaza los fluidos del volumen invadido hacia los pozos productores. Este tipo de inyección también se conoce como inyección de agua interna, ya que el fluido se inyecta en la zona de petróleo a través de un número apreciable de pozos inyectores que forman un arreglo geométrico con los pozos productores.

Característica.

1. La selección del arreglo depende de la estructura y limites del yacimiento, de la continuidad de las arenas, de la permeabilidad, de la porosidad y del numero y posición de los pozos existentes.
2. Se emplea, particularmente, en yacimientos con pozo buzamiento y una gran extensión areal.
3. A fin de obtener un barrido uniforme, los pozos inyectores se distribuyen entre los pozos productores existentes en inyectores, o se perforan pozos inyectores interespaciados. En ambos casos, el propósito es obtener una distribución uniforme de los pozos, similar a la utilizada en la fase primaria de recobro.

Ventajas.

1. Produce una invasión más rápida en yacimientos homogéneos, de bajos buzamientos y bajas permeabilidades efectivas con alta densidad de los pozos, debido a que la distancia inyector es pequeña. Esto es muy importante en yacimientos de baja permeabilidad.
2. Rápida respuesta del yacimiento.
3. Elevadas eficiencias de barrido areal.
4. Permite un buen control del frente de invasión y del factor de reemplazo.
5. Disminuye el efecto negativo de las heterogeneidades sobre el recobro.
6. Rápida y respuesta de presiones.
7. El volumen de la zona de petróleo es grande en un periodo corto.

Desventaja.

1. En comparación con la inyección externa, este método requiere una mayor inversión, debido al alto número de pozos inyectores.
2. Es más riesgosa.
3. Exige un mayor seguimiento y control y, por lo tanto, mayor cantidad de recursos humanos.
Es importante señalar que la práctica de arreglos geométricos regulares para ubicar los pozos inyectores es algo que cada día se usa menos, ya que con los avances en descripción de yacimientos, al tener una buena idea de las características de flujo y la descripción sedimentalógica, es posible ubicar productores e inyectores en forma irregular, pero aprovechando al máximo el conocimiento de las característica del yacimiento y optimizando el numero de pozos.
Referencia bibliografica:
paris de ferrer, Magdalena. "Inyeccion de agua y gas en yacimientos petroliferos", cap 2. maracaibo, venezuela. editorial Astro Data.
